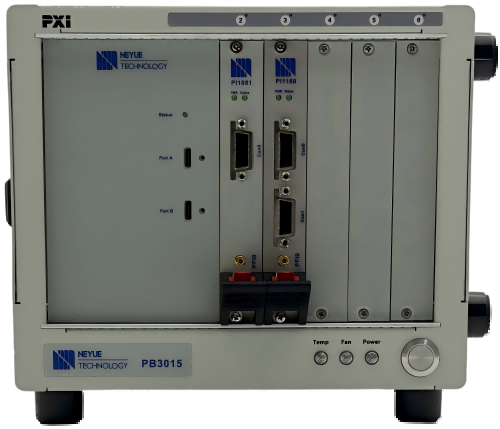

PXIe 多通道測試系統
產品參數/ Product parameter

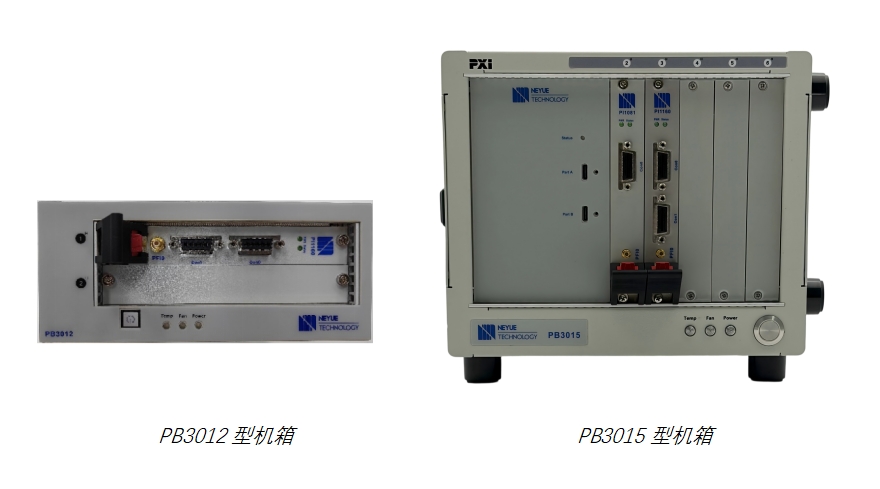

PXI 機箱和控制器
中科新悅提供三款先進的PXIe機箱用來滿足多種多樣的測試環境和測量要求，靈活輕巧的機箱設計具有很好的便攜性，同時還具有支持寬溫運行、更低的運行噪聲和堅固的系統結構等特點。機箱提供多個混合外設插槽，兼容PXI Express\PXI等模塊，雷電3的接口提供最高8GB/s的系統帶寬及每個外槽2GB/s的最高帶寬。適用于噪聲振動的多通道測試。
|
型號 |
PB3012 |
PB3015 |
PB3019 |
|
計算機接口 |
雷電 3.0 |
雷電 3.0，2m線纜 |
雷電 3.0 |
|
數據采集卡槽 |
2 |
5 |
8 |
|
總線 |
PXI/PXIe |
PXI/PXIe |
PXI/PCI/cPCI/PXIe |
|
帶寬 |
40GB/s(雷電帶寬) |
2.75GB/s(系統帶寬) |
8GB/s(系統帶寬) |
|
供電 |
9~32V DC |
100-260VAC, 50-60Hz |
100-260VAC, 50-60Hz |
|
尺寸 |
167×67×200mm |
213.4 х 175.4 х 306.7 mm |
313х191.4х465.3 mm |
|
重量 |
1.8kg |
6.4kg |
8.8kg |

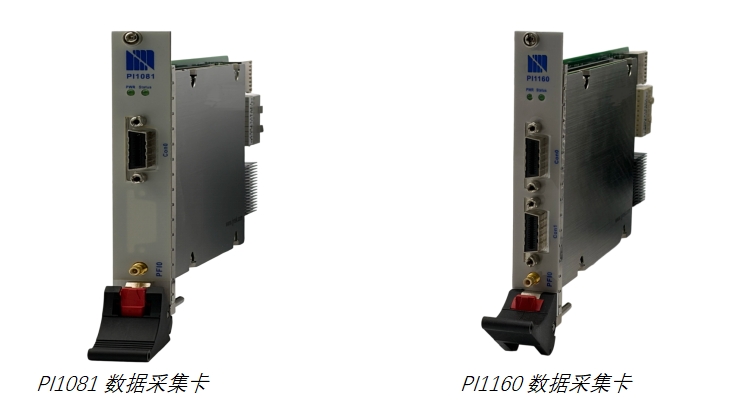

數據采集卡
中科新悅PI1160,PI1081動態信號采集模塊是最新推出的兩款款高性能、高精度的數據采集卡，提供了16/8個模擬輸入通道。允許同時分析多個信號，256kS/s的采樣率，可以捕獲細節豐富且高保真的信號。支持±0.3125V到±10V的電壓范圍，可以滿足不同信號幅度的測試要求。支持ICCP供電，兼容各自傳聲器和振動加速度計。是一款功能強大的聲學測量和其他動態信號分析的工具。
|
型號 |
PI1081 |
PI1160 |
|
總線 |
PXIe |
|
|
輸入通道 |
8通道模擬輸入 |
16通道模擬輸入 |
|
輸入接口 |
BNC（標配1根1拖8的線纜） |
BNC（標配2根1拖8的線纜） |
|
輸入耦合 |
AC/DC/ICCP |
|
|
ICCP供電 |
4mA/32V |
|
|
精度 |
24位 |
|
|
最高采樣率 |
256kS/s/ch |
|
|
動態范圍 |
112dB(±10V,51.2kS/s) |
|
|
增益 |
±0.3125V/±0.625V/±1.25V/±2.5V/±5V/±10V |
|
|
交流耦合截止頻率 |
0.5Hz |
|
|
串?dāng)_ |
<-120dB(±10V,1kHz) |
|
|
總諧波失真 |
<-96dB(±5V,51.2kS/s) |
|
